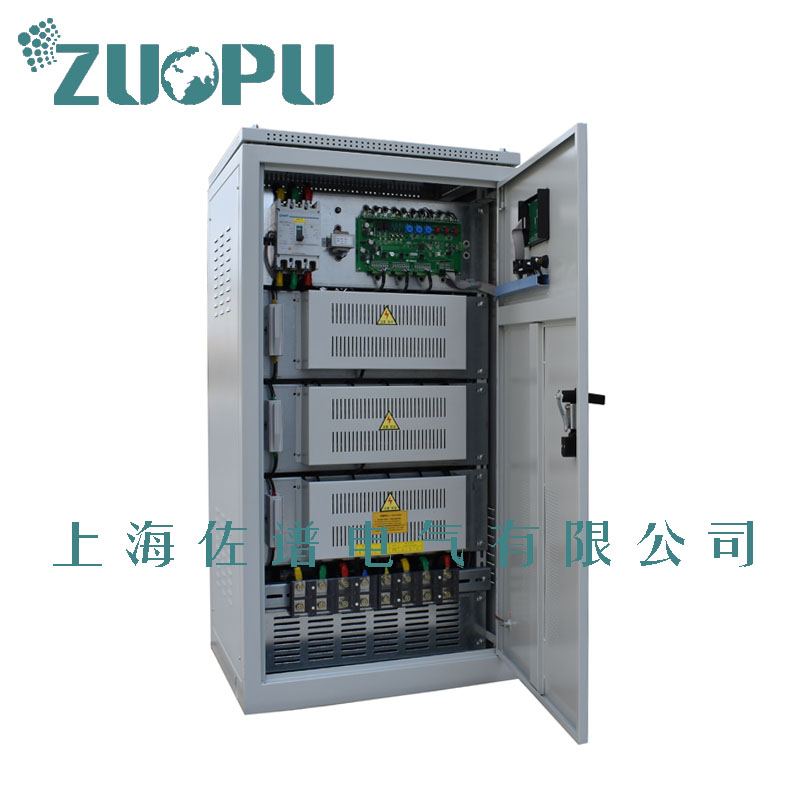

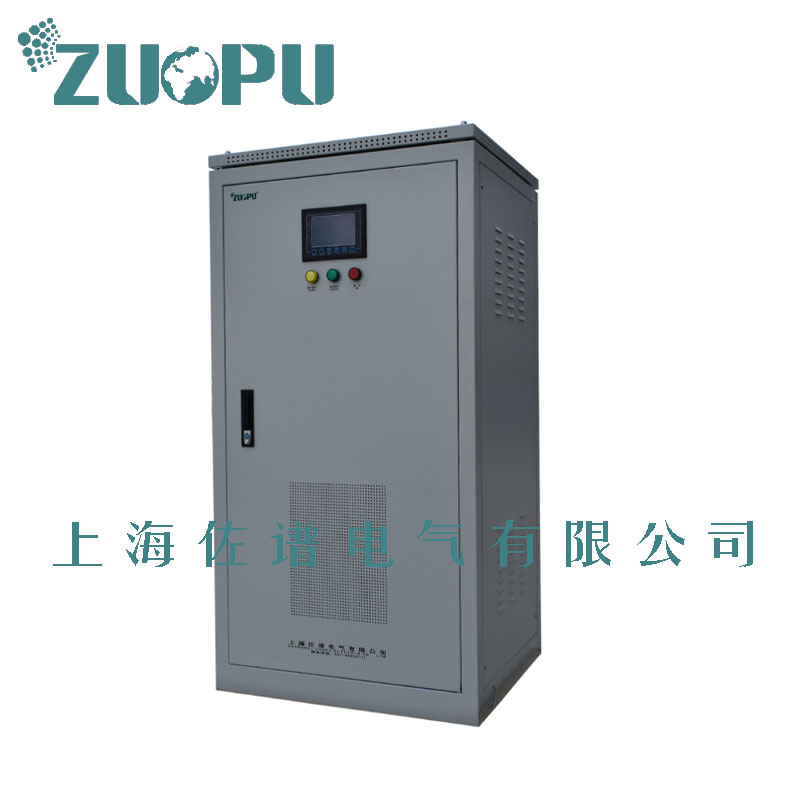

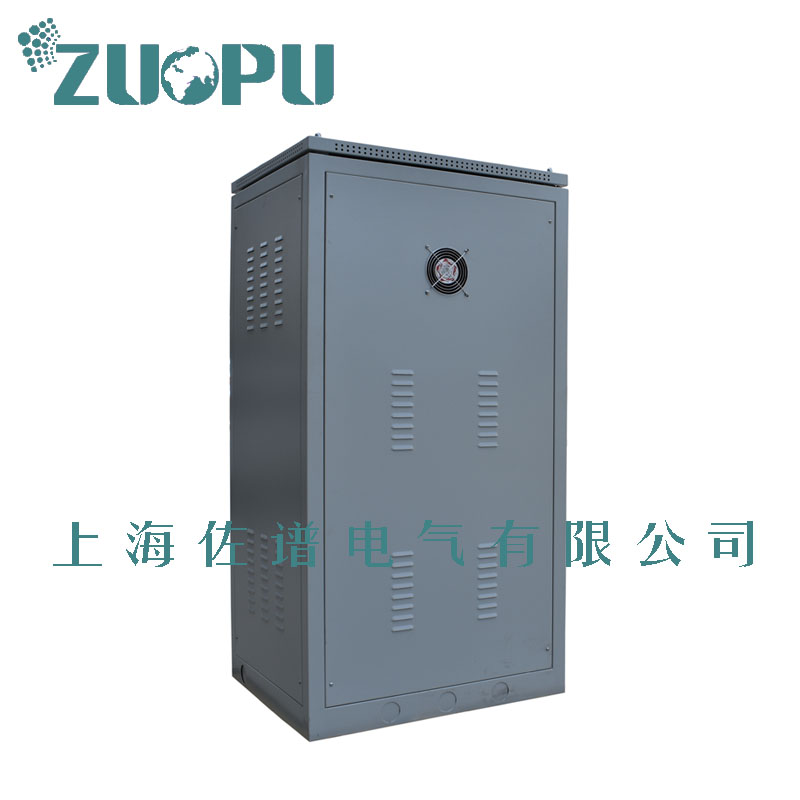

ZBW-S/D智能无触点稳压器
- 产品介绍
- 技术参数
- 应用领域
ZBW系列智能型无触点交流稳压器是上海佐谱电气有限公司自主研发生产的新一代交流稳压电源，满足了高精尖设备对电源的特殊需求。具有响应速度快、稳压精度高、无碳刷、无触点、无机械、效率高，频率宽，LCD液晶显示，免维护、三相分调统调电压自动平衡等优点，是SBW系列机械式稳压器升级换代产品。
ZBW系列无触点稳压器与SBW系列机械式稳压器产品比较
技术指标
| ZBW系列无触点稳压器
| SBW系列碳刷补偿式
|
工作原理
| 微处理器和PLD控制交流过零开关在交流电压的过零点切换补偿变压器的组合保持输出电压的稳定。无碳刷、无触点、无机械、三相分离、无噪音。
| 依靠碳刷架在调压变压器上的移动改变补偿变压器次级绕组电压保持输出电压的稳定。有碳刷、有触点、有机械转动。
|
响应时间Response time | ≤30ms | ≤0.8s |
电压调整速率 | 电压跃变20%，稳定至中心电压小于50ms | 每秒钟调整20V |
真有效值采样 | 识别电压、电流波动 | 识别电压、电流波动 |
三相不平衡度 | 三相电压自动平衡，三相分调 | 无此功能 |
抗谐波功能 | 电网和负载设备存在严重谐波干扰，输出电压仍保持稳定，电流保持精确 | 电网和负载设备存在严重谐波干扰，输出电压仍保持稳定，电流保持精确 |
故障保护方式 | 保护时间快，不间断自动转换旁路工作 | 不间断自动转换旁路工作 |
旁路功能 | 不间断自动/手动旁路 | 手动闸刀 |
维护周期 | 免维护 | 每年维护 |
参数显示 | 各种参数真有效显示，精确 | 数字显示 |
参数设定 | 数字触摸设定 | 模拟电位器调整 |
体积重量 | 小轻 | 大重 |
价格 Price | 昂贵适中 | 适中 |
输入 | 稳压范围 | 三相304V-456V,单相176V-264V | |
频率 | 47HZ-63HZ | ||
出 输 | 额定电压 | 相电压220V，线电压380V （还可设定其它电压，如：400V等） | |
稳压精度 | ±（1-5）%可选择 | ||
响应时间 | 快（一个电源周波30ms） | ||
波形失真 | 不产生附加波形畸变（静态） | ||
效率 | ≥98% | ||
三相不平衡度 | 三相电压自动平衡 | ||
延时输出 | 先稳压再输出（保护设备不受冲击） | ||
护 保 | 过压 | 输出相电压超过10%（245V），切断输出或不间断转向旁路 | |
欠压 | 输出相电压低于10%（195V），切断输出或不间断转向旁路 | ||
缺相 | 具备（自动切断） | ||
过载 | 电子检测，过载3分钟内切断输出 | ||
过流 | 电子检测和断路器双重保护 | ||
短路 | 电子检测和断路器双重保护 | ||
旁路 | 不间断自动旁路 | ||
示 指 | 电压 | A、B、C、ΣABC三相分别具有真有效值LCD液晶显示 | |
电流 | A、B、C、ΣABC三相分别具有真有效值LCD液晶显示 | ||
工作状态 | 稳压状态/市电状态 | ||
异常 | 过压、欠压、过载、保险丝断 | ||
人机界面 | 智能化的人机界面操作面板，方便设定查询各种参数 | ||
工作方式 | 具有稳压和市电两种工作方式 | ||
过载能力 | 5倍额定电流1秒钟 | ||
人机界面 | 智能化的人机界面操作面板，方便设定查询各种参数 | ||
维护周期 | 终生免维护产品 | ||
规格
| 额定容量(KVA)
| 输入电压(V)
| 输出电压(V)
| 额定电流(A)
| 重量(KG)
| 外形尺寸(CM)
|
ZSBW-10 | 10 | 三相 Three-phase 304V-456V | 三相 Three-phase 380V±2% | 15 | 140 | 500*500*1000 |
ZSBW-20 | 20 | 30 | 160 | 500*500*1000 | ||
ZSBW-30 | 30 | 46 | 180 | 500*500*1000 | ||
ZSBW-50 | 50 | 76 | 195 | 600*600*1200 | ||
ZSBW-60 | 60 | 91 | 230 | 600*600*1200 | ||
ZSBW-80 | 80 | 114 | 315 | 660*600*1500 | ||
ZSBW-100 | 100 | 152 | 330 | 660*600*1500 | ||
ZSBW-120 | 120 | 182 | 380 | 660*600*1500 | ||
ZSBW-150 | 150 | 228 | 450 | 700*700*1600 | ||
ZSBW-200 | 200 | 304 | 530 | 700*700*1600 | ||
ZSBW-225 | 225 | 342 | 530 | 700*700*1600 | ||
ZSBW-250 | 250 | 380 | 560 | 700*700*1600 | ||
ZSBW-300 | 300 | 456 | 430 | 1100*1000*2200 | ||
ZSBW-320 | 320 | 486 | 640 | 1100*1000*2200 | ||
ZSBW-350 | 350 | 532 | 680 | 1100*1000*2200 | ||
ZSBW-400 | 400 | 608 | 750 | 1100*1000*2200 | ||
ZSBW-500 | 500 | 760 | 870 | 1200*1000*2200 | ||
ZSBW-600 | 600 | 912 | 980 | 1200*1000*2200 | ||
ZSBW-800 | 800 | 1216 | 1200 | 1350*1000*2200 | ||
ZDBW-5 | 5 | 单相 Single-phase 176V-264V | 单相 Single-phase 220V±2% | 23 | 30 | 350*600*500 |
ZDBW-10 | 10 | 45 | 50 | 350*600*600 | ||
ZDBW-20 | 20 | 91 | 80 | 350*600*600 | ||
ZDBW-30 | 30 | 136 | 100 | 350*600*600 | ||
ZDBW-50 | 50 | 227 | 170 | 600*600*1300 | ||
ZDBW-80 | 80 | 364 | 250 | 660*660*1500 | ||
ZDBW-100 | 100 | 455 | 290 | 660*660*1500 |
智能无触点补偿式稳压器的典型应用： |
1、医疗影像设备：螺旋CT，数字X光机DR，超导核磁共振MRI 1.5T、3.0T；质子加速器、直线加速器肿瘤治疗设备，电源的内阻小，对供电电压精度要求高，需安装智能无触点稳压器，保护医疗设备稳压运行，当前已稳定运行在西门子、飞利浦、GE、东芝、日立、联影、康达、安科等相关医疗设备。 |
2、加工中心：主轴的转速目前都在6000转以上，电压的稳定尤为重要尤其是五轴联动，龙门加工中心，落地式镗铣床，磨床，磨齿机，；主要品牌DMGMORI、大隈、mazak、牧野、EMAG埃马克、Index因代克斯、Heller恒轮、Chiron巨浪、舒勒Schuler、格劳勃Grob、哈默Hermle菲 迪 亚 (Fidia) 、哈挺机床 (Hardinge ) 、 米 克 朗 (Micron) 、格 里 森 (Gleason)、蒂森集团 (Thyssen) 、曼 德 里 (Mandelli) 、桥堡机床 (Bridgeport)、赫勒海尔 (Hueller-Hille) 、斯达拉特 (Starrag) 、海 科 特 (Heckert) 、奥美特等系列 加工中心对其输入电压有着严格要求，安装智能无触点稳压器能保证机床输入电压稳定可靠，保护加工中心稳定运行，提高其加工精度。 |
3、钣金机械加工：折弯机、激光切割机、激光焊接设备的激光发生器一般为进口IPG，输入电压要求400V，对电压范围、电压不平衡度有严格要求，激光切割和焊接一般都是脉冲式，对电网电压有很大的影响，安装智能无触点稳压器不仅能对激光发生器提供有效保护，更能提高激光切割的效果和速度。萨瓦尼尼Salvagnini、 德国通快(TRUMPF)、瑞士百超（Bystronic）意大利普瑞玛都要求稳压器加隔离变压器。日本激光切割机品牌：MAZAK，三菱，小松NTC，小池酸素，田中等。 |
4、数字广播电视发射机：随着广电总局数字无线覆盖的推动，对数字广播电视发射机及发射台的升级，其供电系统亦落 后于当前先进设备，安装智能无触点稳压器+UPS既能保护发射机的运行，也能确保播出不间断，安装通讯接口，可以远程监控和远程调节电压。 |
5、铁路轨道交通：无触点稳压器智能配电在高铁线路和地铁线路上，解决经常出现电压跌落、频率跃变、晃电、波形畸变等一系列重大电力输配电的电能质量问题，克服所有电源设备不能有易出现火花现象。 |
